原理特點
當液體流經齒輪流量計的測量腔時會推動齒輪轉動，每個齒谷和測量壁形成的空間中所包含的液體體積相等。通過特定的傳感器探測經過的齒輪數即可測量出流過的液體體積。FG550流量計

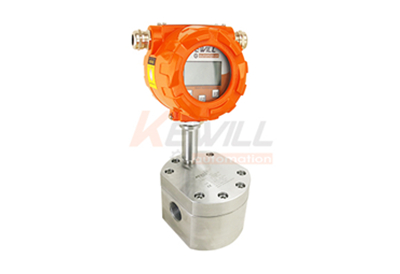

FG550容積齒輪流量計
當液體流經齒輪流量計的測量腔時會推動齒輪轉動，每個齒谷和測量壁形成的空間中所包含的液體體積相等。通過特定的傳感器探測經過的齒輪數即可測量出流過的液體體積。FG550流量計不受介質粘度的影響，有較高的測量精度和重復性，即使處在量程的測量下限也不受影響。特別適合粘度較高的介質。
耐高壓;可測量各種粘性介質;高精度與高重復性;脈沖輸出/模擬量輸出可選;測量范圍相對廣泛。
油墨測量
樹脂、硅膠、膠水測量;液壓油、潤滑油、油脂測量;冷卻液測量;溶劑測量;燃料油測量;聚氨酯測量;剎車液測量。
| 測量介質 | 潔凈液體 |
| 被測液體粘度： | 0~10000（Pa.s） |
| 防護等級： | IP65（特殊訂制IP68） |
| 重復性誤差： | 測量值的±0.2%、±0.5% |
| 精度等級： | ±0.2%（可定制協議量程） |
| ±0.2%（可定制協議量程） | |
| ±1.0% | |
| 重復性誤差： | ±0.1% |
| 被測介質溫度： | 常溫型： -40～60℃ |
| 中溫型： -20℃～100℃ | |
| 高溫型： -20℃～200℃ | |
|
額定工作壓力： （高壓可定制） | 鋁：≤1.6MPa |
| 不銹鋼：≤2.5MPa | |
| 鑄鋼：≤2.5MPa（4MPa，6.5MPa可選） | |
| 輸出信號： | 脈沖信號 |
| 4…20mA電流信號 | |
| 材質 | 主體：1.4435(316不銹鋼)或鋁 |
| 齒輪：1.4435（316L） | |
| 密封：FPM(NBRPTFE) | |
| 軸承：不銹鋼球軸承、硬質合金滑動軸承 | |
| 供電電源： | DC24V AC220V DC3.6 |
| 消耗總功率： | 小于10W |
| 環境溫度： | ­40…60℃ |
| 相對濕度： | 5%…95% |
| 標稱管徑（DN） | 選型代碼 | L/m | |||||||||||||
| 升/分鐘 | |||||||||||||||
| 精度0.2 | 精度0.5（量程1:10） | 精度1.0 | |||||||||||||
| mm | 下限值 | 上限值 | 下限值 | 上限值 | 下限值 | 上限值 | |||||||||
| 2 | 2 | 0.015 | 0.42 | 0.01 | 0.67 | 0.01 | 0.83 | ||||||||
| 4 | 4 | 0.13 | 1.67 | 0.10 | 2.67 | 0.08 | 3.33 | ||||||||
| 6 | 6 | 0.25 | 8.33 | 0.20 | 13.33 | 0.17 | 16.67 | ||||||||
| 10 | 10 | 0.38 | 16.67 | 0.30 | 26.67 | 0.25 | 33.33 | ||||||||
| 15 | 15 | 1.25 | 25.00 | 1.00 | 40.00 | 0.83 | 50.00 | ||||||||
| 25 | 25 | 2.50 | 83.33 | 2.00 | 133.33 | 1.67 | 166.67 | ||||||||
| 32 | 32 | 5.00 | 125.00 | 4.00 | 200.00 | 3.33 | 250.00 | ||||||||
| 標稱管徑（DN） | 選型代碼 | L/h | |||||||||||||
| 升/小時 | |||||||||||||||
| 精度0.2 | 精度0.5（量程1:10） | 精度1.0 | |||||||||||||
| mm | 下限值 | 上限值 | 下限值 | 上限值 | 下限值 | 上限值 | |||||||||
| 2 | 2 | 0.9 | 25 | 0.72 | 40 | 0.6 | 50 | ||||||||
| 4 | 4 | 7.5 | 100 | 6 | 160 | 5 | 200 | ||||||||
| 6 | 6 | 15 | 500 | 12 | 800 | 10 | 1000 | ||||||||
| 10 | 10 | 22.5 | 1000 | 18 | 1600 | 15 | 2000 | ||||||||
| 15 | 15 | 75 | 1500 | 60 | 2400 | 50 | 3000 | ||||||||
| 25 | 25 | 150 | 5000 | 120 | 8000 | 100 | 10000 | ||||||||
| 32 | 32 | 300 | 7500 | 240 | 12000 | 200 | 15000 | ||||||||
| 標稱管徑（DN） | 選型代碼 | m³/h | |||||||||||||
| 立方/小時 | |||||||||||||||
| 精度0.2 | 精度0.5（量程1:10） | 精度1.0 | |||||||||||||
| mm | 下限值 | 上限值 | 下限值 | 上限值 | 下限值 | 上限值 | |||||||||
| 2 | 2 | 0.0009 | 0.025 | 0.00072 | 0.04 | 0.0006 | 0.05 | ||||||||
| 4 | 4 | 0.0075 | 0.1 | 0.006 | 0.16 | 0.005 | 0.2 | ||||||||
| 6 | 6 | 0.015 | 0.5 | 0.012 | 0.8 | 0.01 | 1 | ||||||||
| 10 | 10 | 0.0225 | 1 | 0.018 | 1.6 | 0.015 | 2 | ||||||||
| 15 | 15 | 0.075 | 1.5 | 0.06 | 2.4 | 0.05 | 3 | ||||||||
| 25 | 25 | 0.15 | 5 | 0.12 | 8 | 0.1 | 10 | ||||||||
| 32 | 32 | 0.3 | 7.5 | 0.24 | 12 | 0.2 | 15 | ||||||||
| 型號 | 統稱材質 | 殼體材質 | 齒輪 | 軸與軸承 |
| FG550A | 鋁 | 鋁 | 鋁 | 不銹鋼軸承 |
| FG550B | 不銹鋼1.4301(304) | 不銹鋼1.4301(304) | 不銹鋼1.4301(304) | 不銹鋼軸承 |
| FG550C | 不銹鋼1.4435(316L) | 不銹鋼1.4301(304) | 不銹鋼1.4435(316L) | 硬質合金軸承 |
| FG550D | PTFE | 不銹鋼1.4435(316L) | 1.4435(316L) | / |

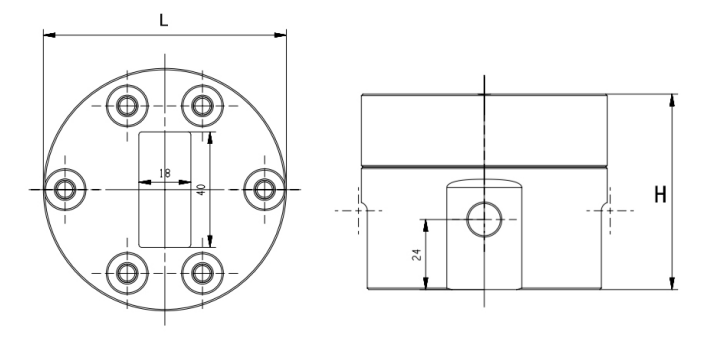

| 標稱管徑 | L | H | 接口螺紋(內螺紋） | 重量 |
| DN 2 | 84 | 67 | G1/8 | 10 |
| DN 4 | 84 | 67 | G1/4 | 10 |
| DN 6 | 84 | 67 | G1/4 | 11 |
| DN 10 | 84 | 67 | G1/2 | 11 |
| DN 15 | 120 | 98 | G3/4 | 18 |
| DN 25 | 158 | 118 | G1 | 20 |
| DN 32 | 158 | 118 | G1 | 22 |
| FG550A- | 鋁合金齒輪流量計 | |||||||||||
| FG550B- | 齒輪流量計.1.4301(不銹鋼304) | |||||||||||
| FG550C- | 齒輪流量計.1.4435(不銹鋼316L) | |||||||||||
| FG550D- | 耐腐蝕齒輪流量計.PTFE(Polytetrafluoroethylene) | |||||||||||
| 名義管徑與對應量程 | ||||||||||||
| 可選項 2、4、6、10、15、25、32 | ||||||||||||
| 連接方式 | ||||||||||||
| 法蘭型連接 | ||||||||||||
| 內螺紋連接（*） | ||||||||||||
| 衛生卡箍連接 | ||||||||||||
| 供電方式 | ||||||||||||
| 直流DC24V | ||||||||||||
| 交流AC220V | ||||||||||||
| 鋰電池3.6V（無信號輸出，就地顯示） | ||||||||||||
| 被測介質溫度 | ||||||||||||
| 常溫型 -15～80℃ | ||||||||||||
| 中溫型 -40～100℃ （傳感器不銹鋼材質可選） | ||||||||||||
| 高溫型 -20～220℃ | ||||||||||||
| 精度等級 | ||||||||||||
| ±0.5%級別 | ||||||||||||
| ±0.2%級別 | ||||||||||||
| ±1.0%級別 | ||||||||||||
| 耐壓值 | ||||||||||||
| 耐壓1.6MPa（此項全部材質可選） | ||||||||||||
| 耐壓2.5MPa（此項鋁材質與不銹鋼材質可選） | ||||||||||||
| 耐壓5.0MPa（此項不銹鋼材質可選） | ||||||||||||
| 信號類型 | ||||||||||||
| Pulse脈沖信號 | ||||||||||||
| 4~20mA電流信號 | ||||||||||||
| Pulse脈沖信號+就地顯示 | ||||||||||||
| 4~20mA電流信號+就地顯示 | ||||||||||||
| 無信號（就地累計顯示） | ||||||||||||
| 備選項：就地顯示系統 | ||||||||||||
| 液晶數顯單元(備選項) | ||||||||||||
| 保溫夾套功能（低溫固化介質選項） | ||||||||||||
| 上述選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | ||||||||||||
