原理特點

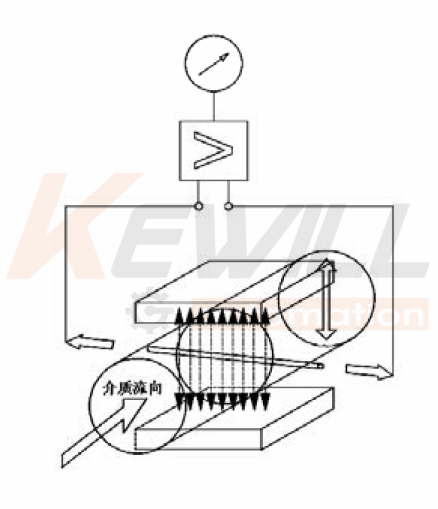

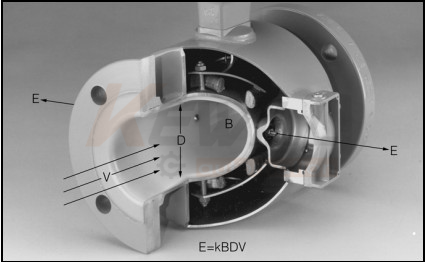

氨水流量計：測量流量時，導電性液體以速度V流過垂直于流量方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的感應
| 公稱通徑 | 管道式四氟襯里：DN10～DN600 | 流速范圍： | 0.3－12m/s | |
| 管道式橡膠襯里：DN40～DN1200(特殊規格可定制) | 電導率范圍： | 被測流體電導率≥5μs/cm | ||
| 流動方向： | 正，反，凈流量 | 電流輸出： | 負載電阻 | 0～10mA：0～1.5KΩ |
| 量程比： | 150:1 | 4～20mA：0～750KΩ | ||
| 重復性誤差： | 測量值的±0.1% | 數字頻率輸出： | 輸出頻率上限可在1～5000Hz內設定帶光電 | |
| 精度等級： | 0.2%級&0.5%級 | 隔離的晶體管集電極開路雙向輸出。外接電 | ||
| 被測介質溫度： | 普通橡膠襯里：－20～＋60℃ | 源≤35V導通時集電極最大電流為250mA。 | ||
| 高溫橡膠襯里：－20～＋90℃ | 供電電源： | AC220V、DC24V或3.6V鋰電池 | ||
| 聚四氟乙稀襯里：－30～＋100℃ | 消耗總功率： | 小于20W | ||
| 高溫型四氟襯里：－20～＋180℃ | 連接方式： | 流量計與配管之間可采用法蘭、卡箍連 | ||
|
額定工作壓力: （高壓可定制） |
DN10－DN80：≤2.5MPa | 接、螺紋連接 | ||
| DN80－DN150：≤1.6MPa | 環境濕度： | ＜90%r.h（非冷凝） | ||
| DN200－DN1200：≤1.0MPa | 防護等級： | IP65（特殊訂制IP68） | ||
| 顯示單位： | m³/H、m³/M、m³/S、L/H、L/M、L/S、G/H、G/M | 環境溫度： | -25～+60℃(特殊工況下請咨詢工程師) | |
| G/S(H=Hour M=Minute S=Second） | 要求直管段長度： | 上游≥5DN，下游≥3DN | ||
| 執行標準： | LVD 2006/95/EC&EMC 2004/108/EC | 執行標準： | DIN EN 1092-1-2002 | |
| EN 61326-1：:2006輻射標準（BS EN50081-1) | 銷售使用地標準（訂貨備注） | |||
| EN 61326-1：:2006抗干擾標準（BS EN50082-1) | 電氣連接方式： | M20*1.5 | ||
| EN 61010-1:2001設備安全要求：一般要求 | ||||
| 液體名稱 | 電導率(S/cm) | 液體名稱 | 電導率(S/cm) |
| 鹽酸（40%） | 51.52×10﹣2 | 氯化鉀（21%） | 28.10×10﹣2 |
| 硝酸（62%） | 49.04×10﹣2 | 碘化鉀（55%） | 42.26×10﹣3 |
| 磷酸（70%） | 14.73×10﹣2 | 硝酸鉀（22%） | 16.25×10﹣2 |
| 硫酸（85%） | 98.50×10﹣3 | 氫氧化鉀（42%） | 42.12×10﹣2 |
| 乙醇，酒精（95%） | 2.6×10﹣7 | 硫酸鉀（5%) | 45.80×10﹣3 |
| 醋酸（70%） | 2.35×10﹣4 | 碳酸鈉（15%） | 83.60×10﹣3 |
| 丙酸（70%） | 8.5×10﹣7 | 氯化鈉（26%） | 21.51×10﹣2 |
| 丁酸（70%） | 5.6×10﹣7 | 硝酸鈉（30%） | 16.06×10﹣2 |
| 甲酸，蟻酸（40%） | 98.4×10﹣4 | 氫氧化鈉（50%） | 82.00×10﹣3 |
| 氫氟酸（30%） | 34.11×10﹣2 | 硫酸鈉（15%） | 88.60×103﹣3 |
| 氫碘酸(5%) | 13.32×10﹣2 | 氨水（30%） | 1.93×10﹣4 |
| 氯化銅(35%) | 69.9×10﹣3 | 氯化氨（25%） | 40.25×10﹣2 |
| 硝酸銅（35%） | 10.62×10﹣2 | 硝酸銨（50） | 36.33×10﹣2 |
| 硫酸銅（17.5%） | 45.80×10﹣3 | 硫酸氨（31%） | 23.21×10﹣2 |

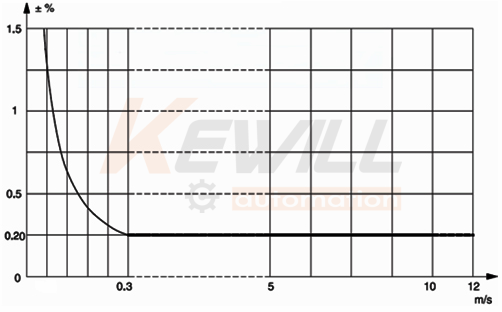

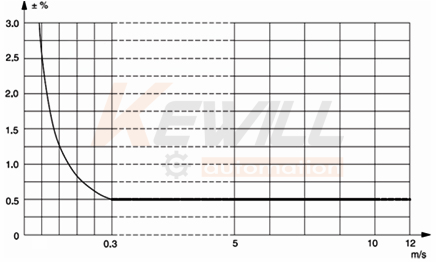

| ●精度≤±0.2%,≤±0.5%再參比條件下 | |
| 在進行精度標定時的參考條件如下: | |
| 項目 | 參數 |
| 介質溫度 | 20℃±3℃ |
| 環境溫度 | 21℃±3℃ |
| 加壓 | 1bar |
| 供電電壓 | 24±1％ |
| 穩定時間 | 25分鐘 |
| 直管段（入口） | 10×DN（DN≤1200/48″） |
| 5×DN（DN＞1200/48″） | |
| 直管段（出口） | 5×DN（DN≤1200/48″） 3×DN（DN＞1200/48″） |
| 流體狀態 | 流量分布均勻 |
| 防"雷擊"功能 | 采用防雷電保護設計電路，高效抗干擾電路，適用于各種惡劣環境 |
| 傳感器零點修正以及自動校零 | 見操作說明 |
| 故障自診斷功能并報警提示 | 能準確檢測出傳感器的磁勵回路、電極信號回路、轉換器等的故障并顯示報警 |
| 空、滿管檢測功能 | 采用電容式技術的空滿管檢測技術 |
| 瞬時流量和積累流量雙向測量功能 | 正反向流量均可精確測量 |
| 在線調整流向的功能 | 見操作說明 |
| 多種流量單位可供選擇 | m³/h, i/h, kg/h, m³/m, i/m |
| 阻尼時間設置功能 | 可調節變量0.5-199.5s |
| 小信號切除功能 | 設定范圍的0-10%之間可調節，低于選定值時無脈沖信號輸出 |
| 小流量切除功能 | 輸出設定范圍的0-10%之間可調節，低于選定值時，輸出的流量信號電平為0 |
| 多種輸出方式 | 4～20mA輸出、0～5KHz頻率輸出、脈沖輸出 |
| 顯示屏顯示內容 | 同時顯示瞬時流量百分比，瞬時實際流量值和累計值,流速 |
| 積累量清零功能 | 見操作說明 |
| 積累量預設值功能 | 見操作說明 |
| 多種勵磁頻率設置功能 | 6.25Hz、12.5Hz、25Hz |
| 寬范圍電源模式 | DC：18V～36V和AC：85V～265V |
| 1、電磁流量計的正確選型需要詳細了解以下工藝參數： | |
| 流體名稱、成分、電導率 | 確定是否能用電磁流量計來測量 |
| 流體最高溫度、最低溫度、腐蝕性、磨損性、是否有負壓 | 確定是否能用電磁流量計、選擇何種內襯、電極材料 |
| 管道內外徑、常用流量、正常流量、最小流量 | 確定選擇何種口徑的電磁流量計量 |
| 最高操作壓力和最底操作壓力 | 確定流量計的壓力等級 |

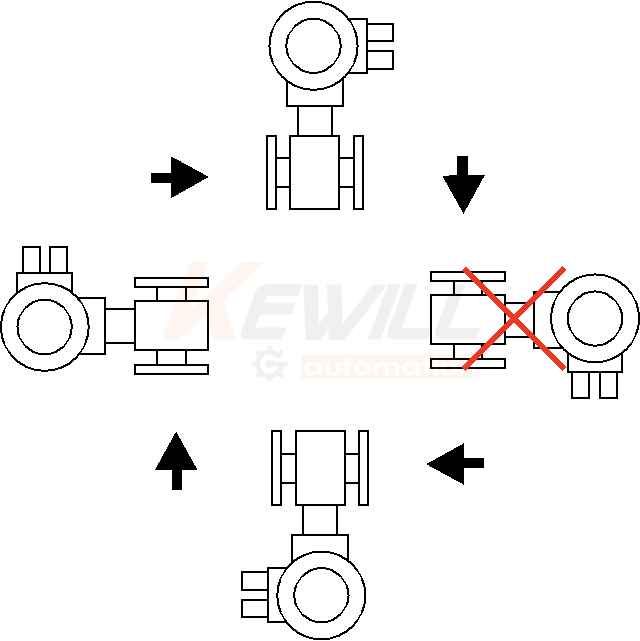

| 安裝要求 | 確定選擇一體型還是分體型結構，分體電纜長度 |
| 安裝環境 | 確定流量計的防護等級 |

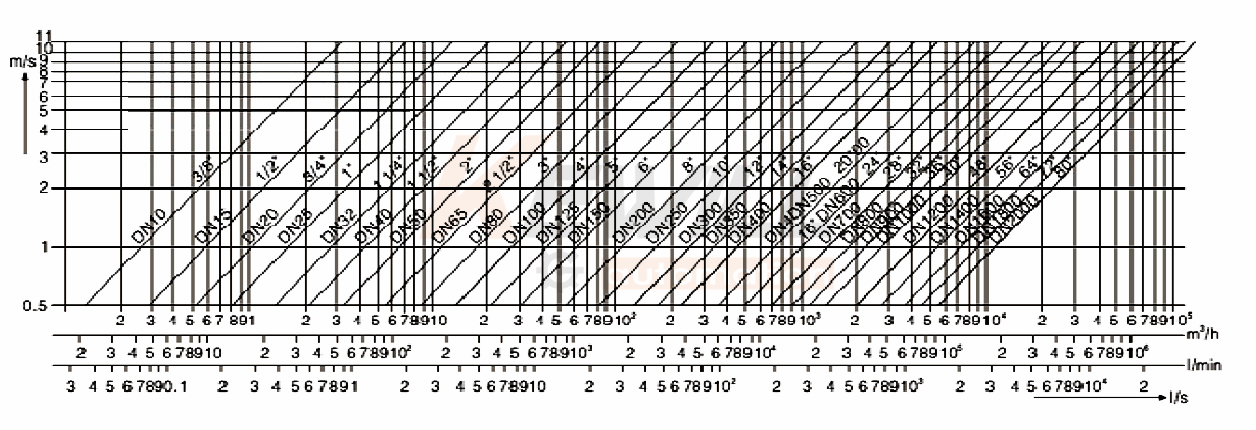

| 公稱通徑 | 可測流量范圍（m³/h） | 公稱通徑 | 可測流量范圍（m³/h） | ||
| 最小 | 最大 | 最小 | 最大 | ||
| 10 | 0.003 | 3 | 350 | 2.6 | 3460 |
| 15 | 0.005 | 6 | 400 | 3.39 | 4520 |
| 20 | 0.009 | 11 | 450 | 4.29 | 5730 |
| 25 | 0.014 | 17 | 500 | 5.3 | 7070 |
| 32 | 0.023 | 29 | 600 | 7.6 | 10180 |
| 40 | 0.035 | 45 | 700 | 14 | 13850 |
| 50 | 0.053 | 71 | 800 | 18 | 18100 |
| 65 | 0.089 | 119 | 900 | 23 | 22900 |
| 80 | 0.136 | 181 | 1000 | 28 | 28300 |
| 100 | 0.21 | 283 | 1100 | 41 | 40700 |
| 125 | 0.374 | 441 | 1200 | 55 | 55400 |
| 150 | 0.47 | 640 | 1400 | 64 | 63600 |
| 200 | 0.84 | 1130 | 1600 | 72 | 72400 |
| 250 | 1.32 | 1770 | 1800 | 92 | 91600 |
| 300 | 1.91 | 2540 | 2000 | 113 | 113100 |
