原理特點
航空煤油流量計：當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。

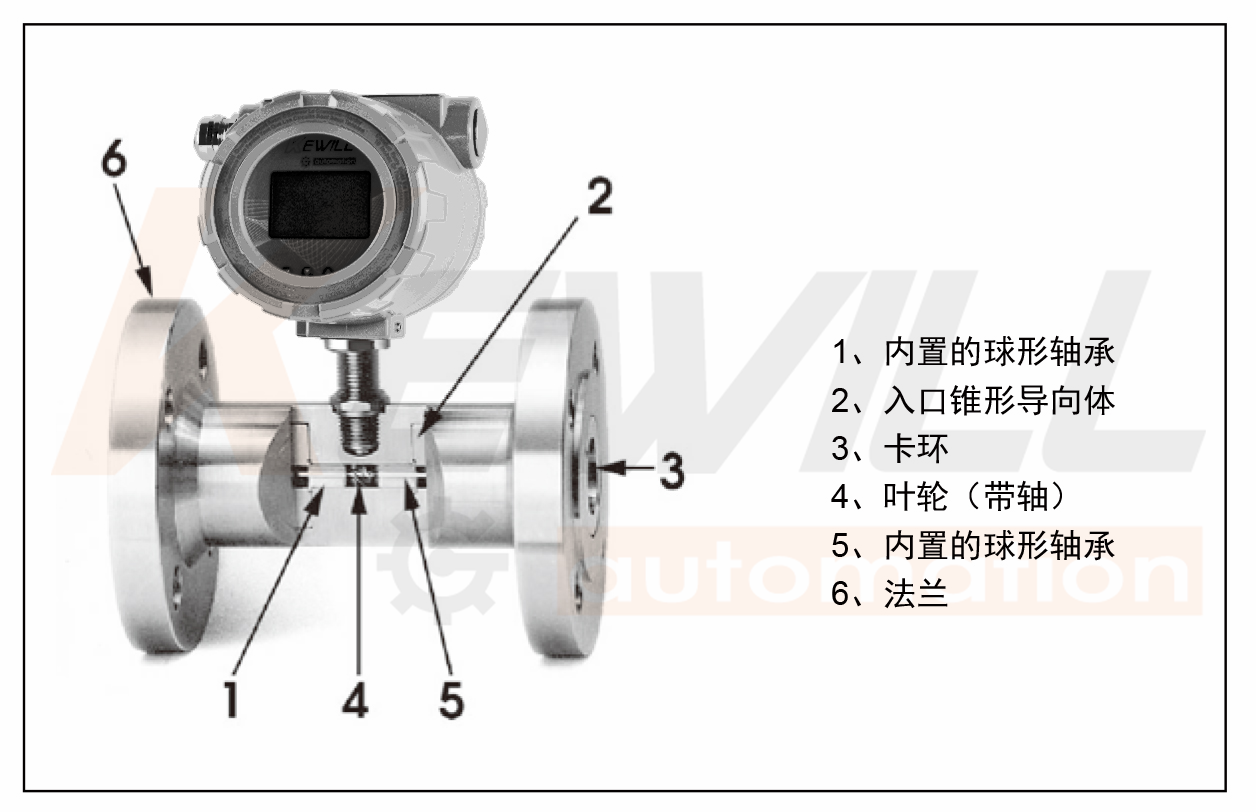

原理&結構
FR80船空煤油流量計是一種速度式流量計。如下圖所示，在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉；在一定的流量范圍內，對一定的流體介質粘度、渦輪的旋轉角速度與流體流速成正比。由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。

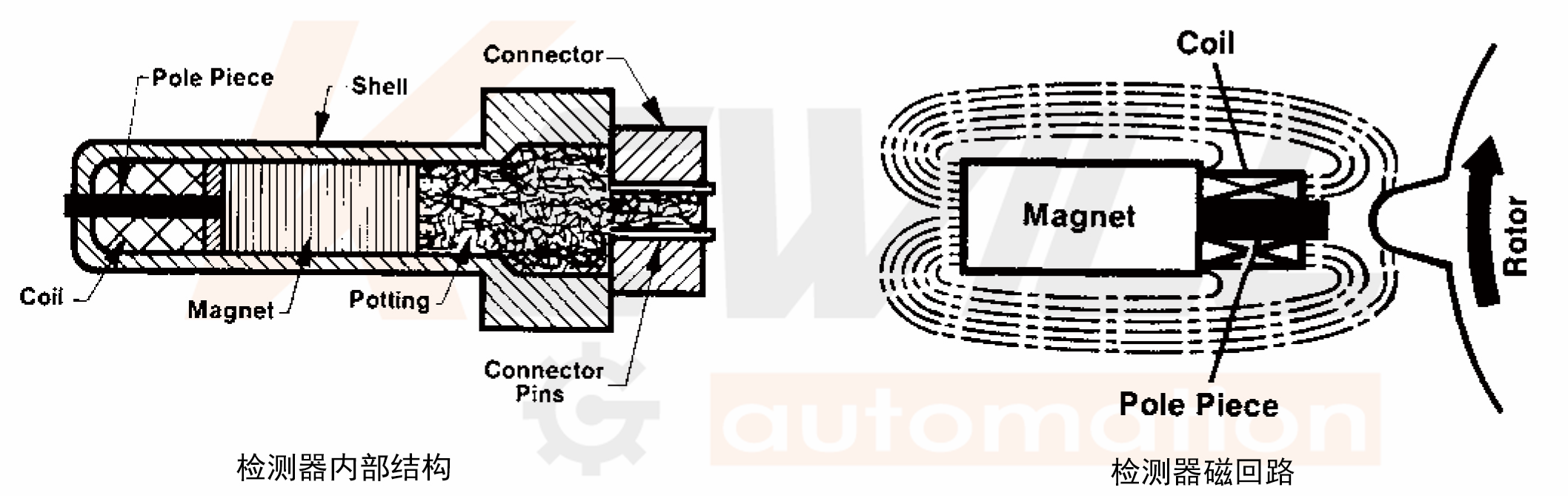

渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值；同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
特點
安裝有高可靠性的長壽命軸承
極好的重復性好，適合于配料
優秀的低流速測量性能
極快速響應，適合批量控制和配比控制場合的使用
多葉片結構的轉子，精度高
蒸汽清洗允許
帶高低報警功能，可以驅動繼電器
具有10點非線性修正功能
標準RS485通訊（MODBUS協議）
模塊化電路設計及豐富的自診斷功能，維修方便
緊奏型適用于設備安裝
|
軸承種類適用的介質溫度 |
||
|
軸承材質 |
溫度范圍 |
用途 |
|
440C不銹鋼滾珠軸承 |
﹣40℃to 120℃ |
非水介質 |
|
陶瓷軸頸軸承 |
﹣75℃to 120℃ |
液體 |
|
石墨軸頸軸承 |
﹣75℃to 160℃ |
液體 |
|
碳化鎢軸頸軸承 |
﹣50℃to 180℃ |
液體 |
應用
成品油、輕質原油、汽油、輕油、噴氣燃料、輕柴油、石腦油、乙烯等
潤滑油、液壓油等
水、純水、蒸餾水、去離子水、脫鹽水、軟化水等
酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
甲醛、酢酸、苛性鈉、二硫化碳等
牛奶、咖啡等
導熱油、熱煤油等高溫介質
選型指南

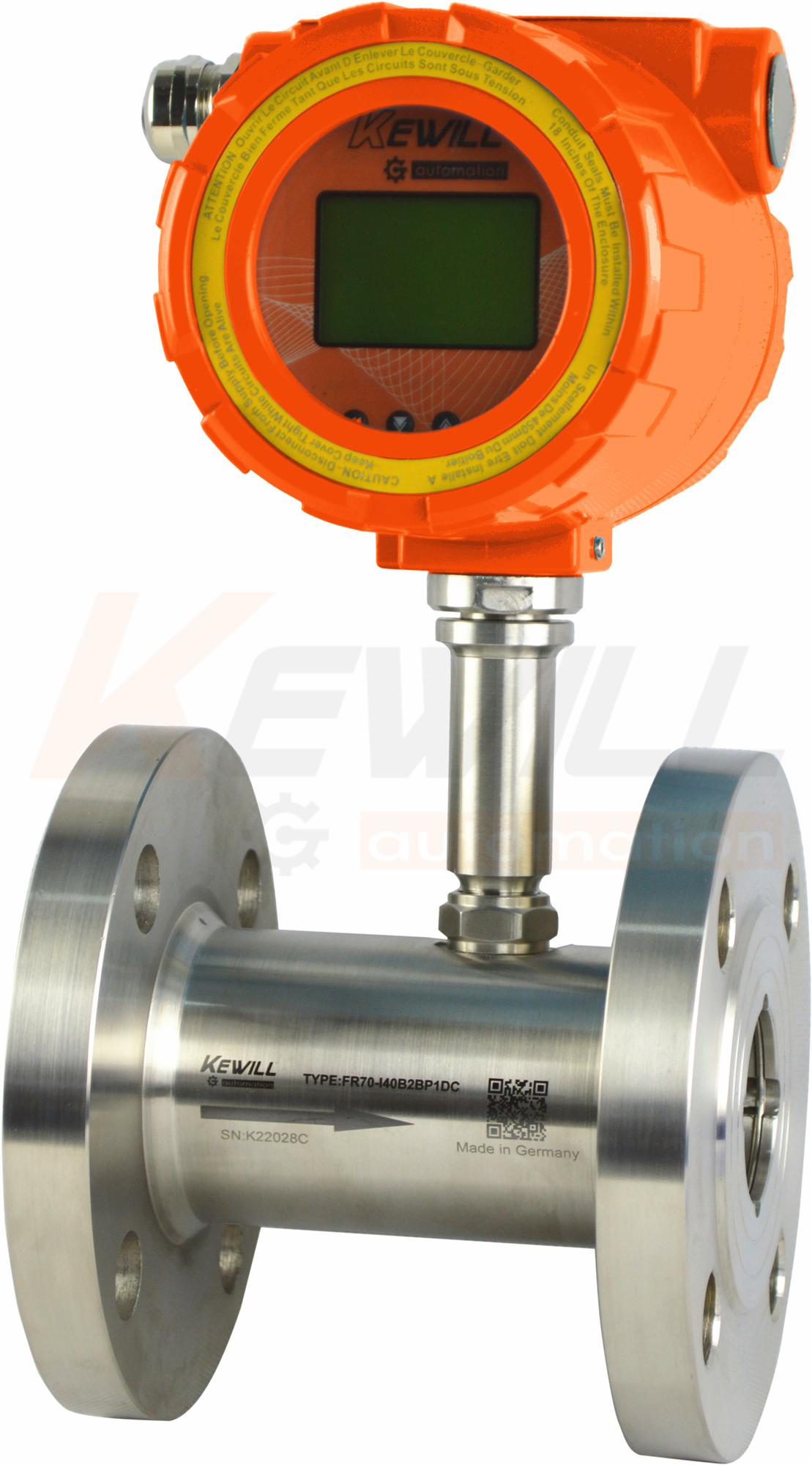

FR80法蘭型
●口徑:DN10～DN250
●帶自潤滑軸承
●精度：±0.5% / ±0.2%
●電源：AC 85～265 V
DC 16～36V
●輸出：4～20 mA，脈沖
●帶二組常開觸點輸出驅動：
驅動：24VDC,電流〈30 mA
●通訊：RS485（Modbus)
●帶10點非線性修正功能
●帶密度設置功能和可質量單位
●低流速0.1m/s
●快速響應型，響應時間50ms
FR80衛生卡箍型
●口徑:DN15～DN50
●帶自潤滑軸承
●精度：±0.5% / ±0.2%
●電源：AC 85～265 V
DC 16～36V
●輸出：4～20 mA，脈沖
●帶二組常開觸點輸出驅動：
驅動：24V.DC,電流〈30 mA●通訊：RS485（Modbus)
●帶10點非線性修正功能
●帶密度設置功能和可質量單位
●低流速0.1m/s
●快速響應型，響應時間50ms
FR80螺紋型
●口徑:DN4～DN50
●帶自潤滑軸承
●精度：±0.5% / ±0.2%
●電源：AC 85～265 V
DC 16～36V
●輸出：4～20 mA，脈沖
●帶二組常開觸點輸出驅動：
驅動：24V.DC,電流〈30 mA●通訊：RS485（Modbus)
●帶10點非線性修正功能
●帶密度設置功能和可質量單位
●低流速0.1m/s
●快速響應型，響應時間50ms
|
FR80指標參數 |
|
|
性能參數 |
|
|
精度： |
0.5% of rate和0.2% of rate兩種 |
|
重復性： |
測量值的±0.1% |
|
響應時間： |
最大50毫秒相對于輸入的改變 |
|
穩定性： |
6個月以上的穩定性是測量值的±0.1% |
|
環境溫度的影響： |
超過工作溫度范圍是±0.25% |
|
安裝位置的影響： |
能確保傳感器滿管和保證前后足夠的直管段，則安裝無影響 |
|
啟動時間： |
從零流量開始需要50毫秒 |
|
預熱時間： |
從送電到達到額定測量精度需要5分鐘 |
|
傳感器參數 |
|
|
尺寸： |
DN4 to DN250 |
|
被測流體溫度范圍： |
﹣50 to 120℃;（＞120°C且≤180°C定制型可函尋銷售工程師） |
|
傳感器本體材質： |
304不銹鋼，316L不銹鋼 |
|
葉輪及附件材質： |
430F不銹鋼，316L不銹鋼，哈氏合金C |
|
滾珠軸承材質： |
316L SST軸承或陶瓷軸承 |
|
過程連接： |
DIN PN10 to PN63 |
|
線圈阻抗： |
1600 Ω |
|
轉換器參數 |
|
|
環境溫度范圍： |
20 to 140° F ( 29 to 60℃) |
|
外殼材質： |
低銅壓鑄鋁Nema 4X ,IEC60529 IP66（標準），可定制不銹鋼材質轉換器外殼 |
|
轉換器密封圈： |
橡膠 |
|
|
AC 86 to 265V ,50/60HZ,1A快速熔斷保險；DC 16.8V to 31.2V， |
|
電源： |
1A快速熔斷保險；或者3.6V電池供電 |
|
通訊協議： |
RS485通訊（MODBUS協議） |
|
防護等級： |
IP65&IP68 |
|
電氣接口： |
M20*1.5 |
|
功率： |
3W |
|
|
4 to 20 mA電流輸出（用于瞬時流量），脈沖輸出（用于總量） |
|
輸出： |
帶高報警和低報警輸出，二組常開觸點，驅動能力：24VDC/30mA |

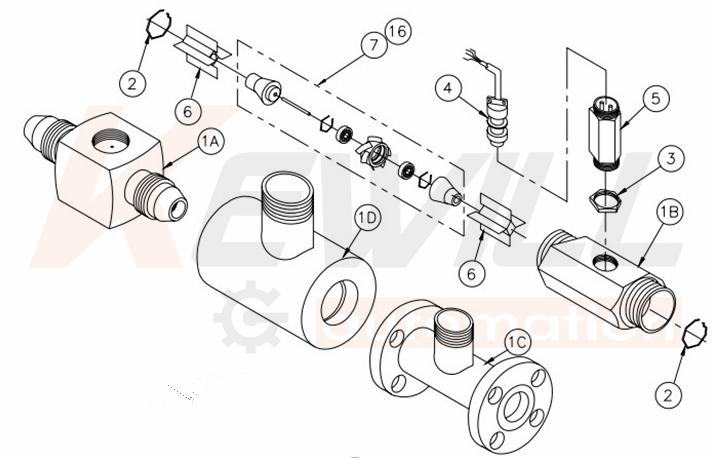

FR80指標參數
|
部件 |
描述 |
|
1A 1B 1C 1D |
傳感器外殼 |
|
2 |
定位環 |
|
3 |
防松螺母 |
|
4 |
信號線連接頭 |
|
5 |
檢測探頭 |
|
6 |
支撐 |
|
7 |
葉輪和軸承組件 |
FR80傳感器尺寸與流量范圍
|
尺寸 |
流量范圍 |
尺寸 |
流量范圍 |
||
|
最小m³/h |
最大m³/h |
最小m³/h |
最大m³/h |
||
|
4 |
0.005 |
0.317 |
50 |
0.71 |
49.5 |
|
6 |
0.01 |
0.712 |
65 |
1.2 |
84 |
|
10 |
0.028 |
1.978 |
80 |
1.81 |
127 |
|
15 |
0.064 |
4.5 |
100 |
2.83 |
198 |
|
20 |
0.113 |
7.9 |
125 |
4.42 |
309 |
|
25 |
0.177 |
12.4 |
150 |
6.36 |
445 |
|
32 |
0.289 |
20.3 |
200 |
11.3 |
792 |
|
40 |
0.452 |
31.7 |
250 |
17.67 |
1236 |
FR80渦輪流量計轉換器
|
型號 |
功能 |
外殼 |
|
FR80-AC |
電源：AC 86 to 265 V; LCD顯示;帶4 to 20mA輸出、脈沖輸出和RS485通訊；帶高低報警 |
壓鑄鋁 |
|
FR80-DC |
電源：DC 16 to 36 V; LCD顯示;帶4 to 20mA輸出、脈沖輸出和RS485通訊；帶高低報警 |
壓鑄鋁 |
|
FR80-B |
電源：3.6V鋰電池供電，LCD顯示，無輸出 |
壓鑄鋁 |

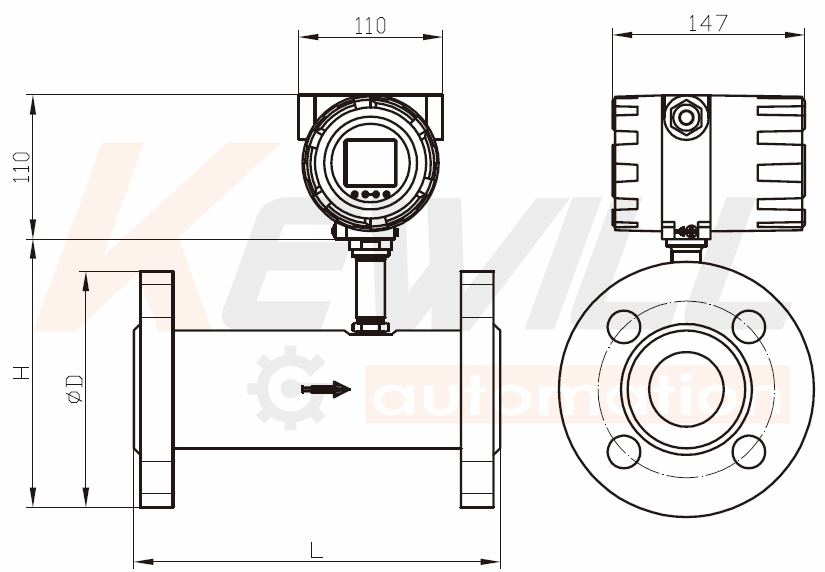

FR80法蘭型外形尺寸
|
尺寸 |
法蘭端面尺寸 L(mm) |
法蘭外徑D(mm) |
高度H(mm) |
大約重量 |
|||
|
PN16 |
PN40 |
PN16 |
PN40 |
PN16 |
PN40 |
||
|
10 |
80 |
90 |
90 |
144 |
144 |
3.0 |
3.0 |
|
15 |
75 |
95 |
95 |
146 |
146 |
3.0 |
3.0 |
|
20 |
85 |
105 |
105 |
151 |
151 |
4.0 |
4.0 |
|
25 |
100 |
115 |
115 |
156 |
156 |
4.5 |
4.5 |
|
32 |
120 |
140 |
140 |
169 |
169 |
6.0 |
6.0 |
|
40 |
140 |
150 |
150 |
180 |
180 |
7.0 |
7.0 |
|
50 |
150 |
165 |
165 |
192 |
192 |
9.0 |
9.0 |
|
65 |
175 |
185 |
185 |
210 |
210 |
11.0 |
11.0 |
|
80 |
200 |
200 |
200 |
224 |
224 |
13 |
13 |
|
100 |
220 |
220 |
235 |
244 |
251 |
16.0 |
19.0 |
|
125 |
250 |
250 |
270 |
271 |
281 |
23 |
27 |
|
150 |
300 |
285 |
300 |
300 |
307 |
31.0 |
37.0 |
|
200 |
360 |
340 |
375 |
353 |
370 |
43 |
53 |
|
250 |
420 |
395 |
450 |
406 |
433 |
64.0 |
80.0 |

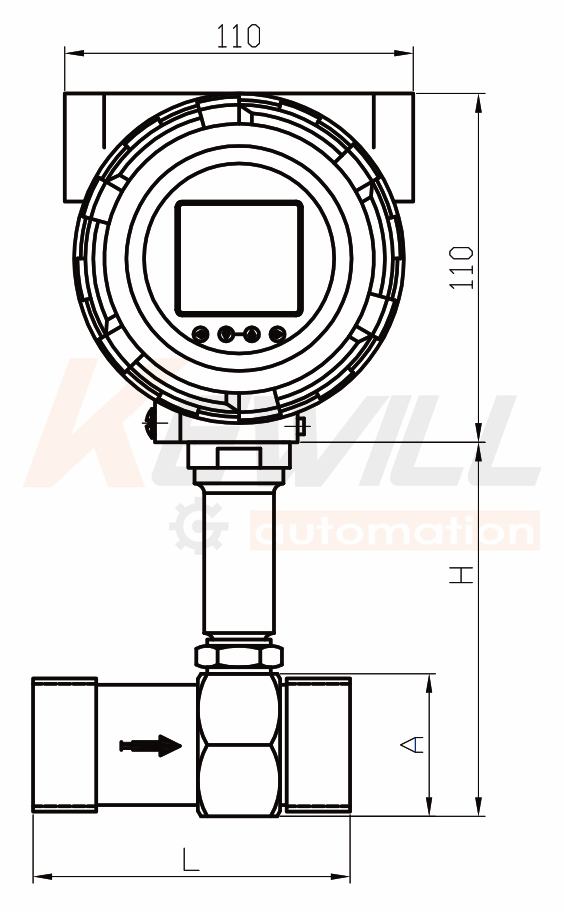

FR80螺紋連接型外形尺寸
FR80外形尺寸 PN25and PN42
|
尺寸(DN) |
端面尺寸L(mm) |
本體外徑 （mm) |
螺紋規格 |
高度H(mm) |
|
4 |
50 |
36 |
M30*1.5 |
113 |
|
6 |
50 |
36 |
M30*1.5 |
113 |
|
10 |
50 |
36 |
M30*1.5 |
113 |
|
15 |
75 |
40 |
G1 |
117 |
|
20 |
85 |
44 |
G1 |
121 |
|
25 |
100 |
52 |
G1-1/4 |
129 |
|
32 |
120 |
58 |
G1-1/2 |
134 |
|
40 |
140 |
69 |
G2 |
146 |
|
50 |
150 |
81 |
G2-1/2 |
158 |

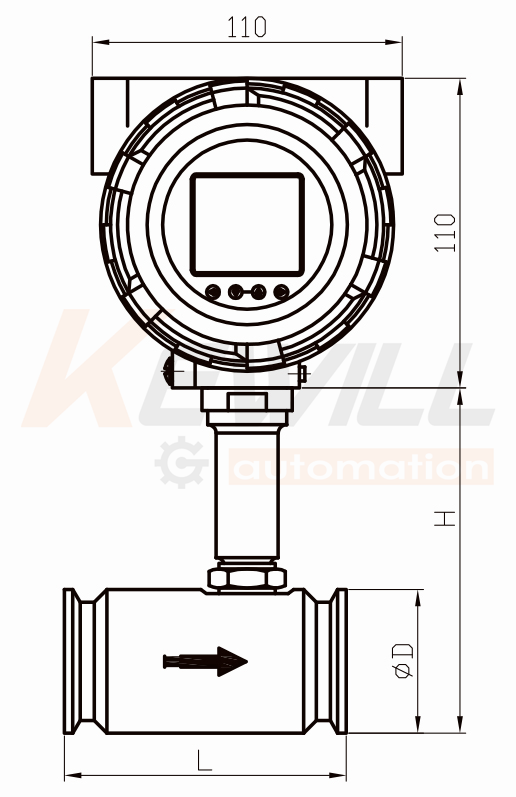

FR80卡箍連接型外形尺寸
FR80外形尺寸 卡箍連接
|
尺寸(DN) |
端面尺寸L(mm) |
卡箍外徑D（mm) |
高度H(mm) |
|
15 |
75 |
51 |
124 |
|
20 |
80 |
51 |
124 |
|
25 |
100 |
51 |
124 |
|
32 |
120 |
51 |
124 |
|
40 |
140 |
64 |
137 |
|
50 |
150 |
77.5 |
151 |
|
65 |
175 |
91 |
164 |
